【ミニ四駆】 その12 猿マネ MSフレキの作り方 〜加工編〜

お久しぶりです!

明けましておめでとうございます。

今年もよろしくお願いします。



だいぶ間が空いてしまいましたが、今回からMSフレキを作ってみようと思います!

とはいえ色んな人が作り方を解説してくれているので、猿マネです。

MSフレキならぬMSモンキー。

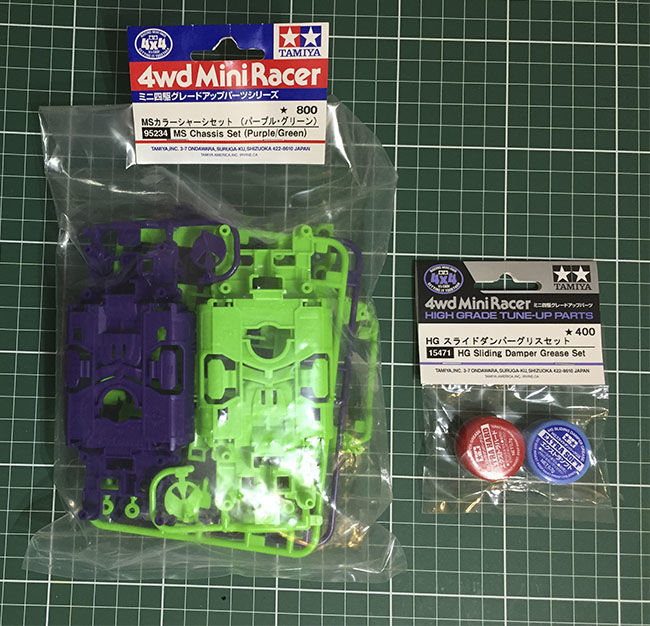

パーツ買って来ました

しばらくお買い物我慢していたので、予算3,000円(お小遣い3ヶ月分)でお買い物してきました♪

うちにはキットのMSが1個だけあったのですが、失敗するかもしれないのでMSカラーシャーシセットを。

あとスラダン用のグリスも使うようなので購入。

f:id:Thunder_Moon:20200123183144j:plain



あとはリアマルチ系のFRPかカーボンが必要らしい。

今回はスラダン使わない予定なのでストックパーツでできるかな?

とりあえずこんだけあれば形にはなるでしょう。たぶん

f:id:Thunder_Moon:20200123183426j:plain

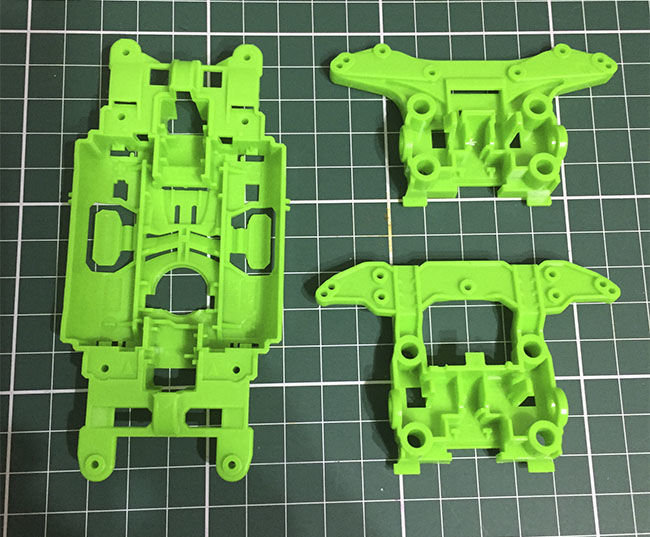

シャーシはグリーンを使います。

派手なカラーシャーシって使ったことないのでちょっと楽しみ。

f:id:Thunder_Moon:20200123185404j:plain



センターシャーシの切断

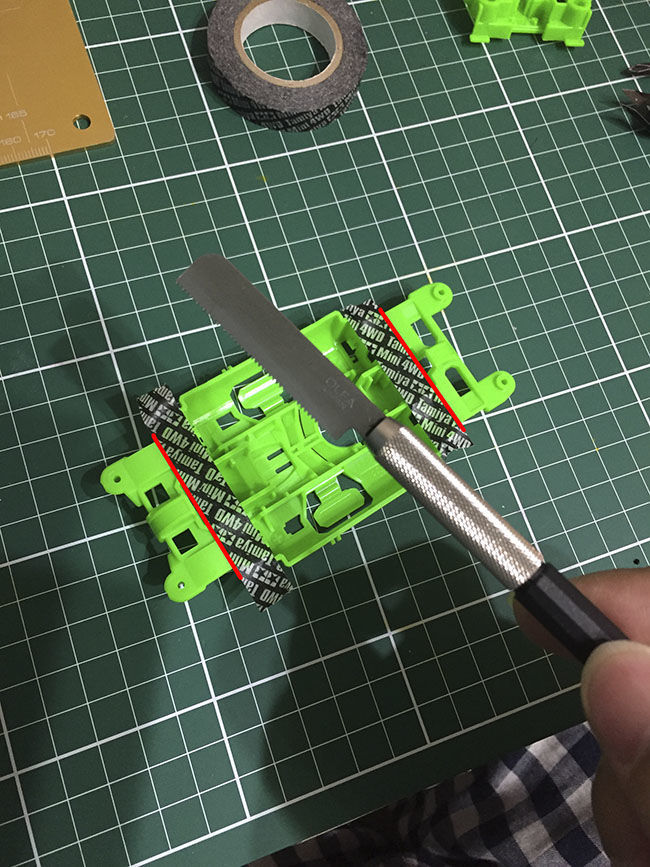

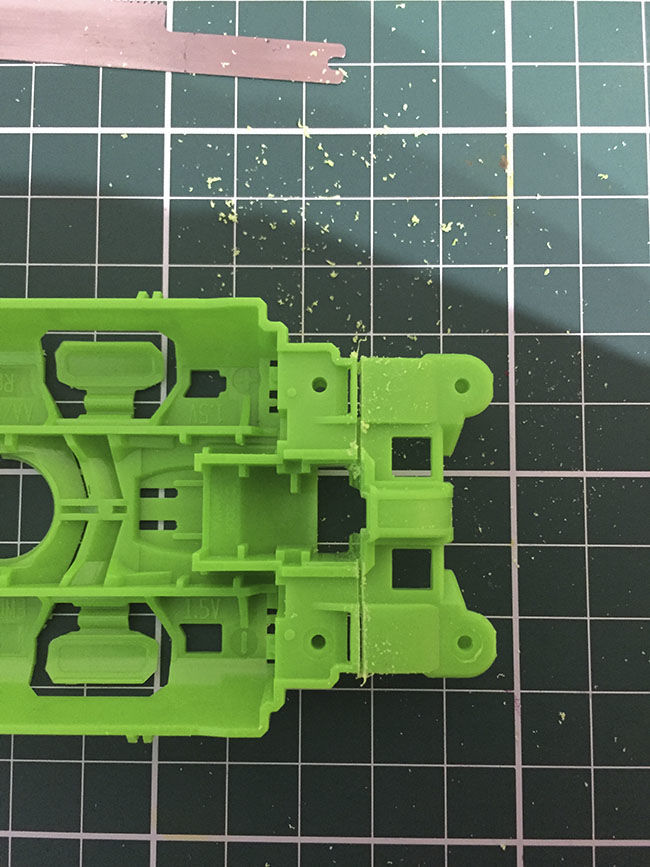

まずはセンターシャーシの赤線部分をノコでカットします!

テープやマジック等でアタリをつけると作業しやすいです。

f:id:Thunder_Moon:20200124150154j:plain

f:id:Thunder_Moon:20200124155347j:plain

f:id:Thunder_Moon:20200124160120j:plain

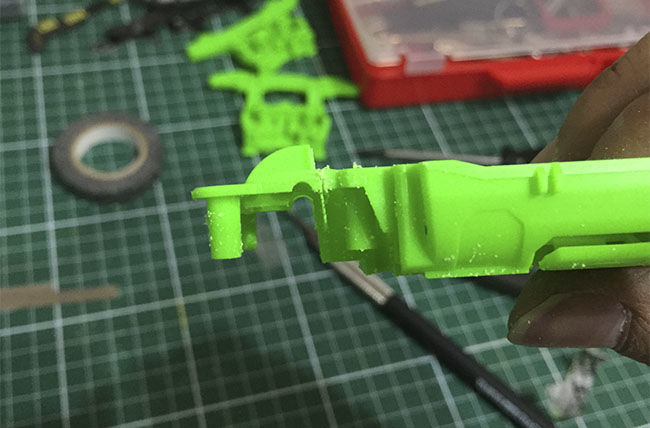

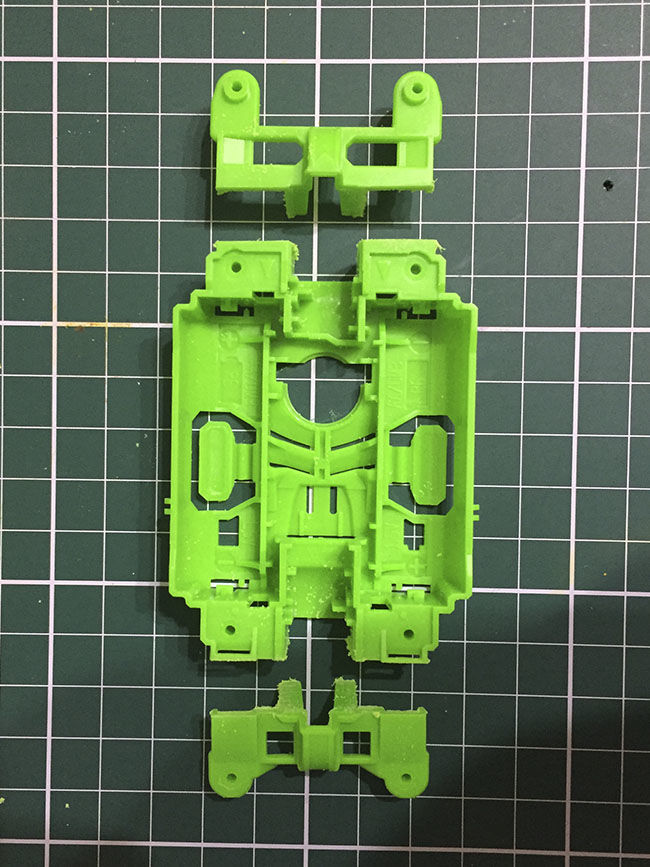

う〜ん?ちょっと斜めってるけど大丈夫かな…(・_・;

f:id:Thunder_Moon:20200124160400j:plain

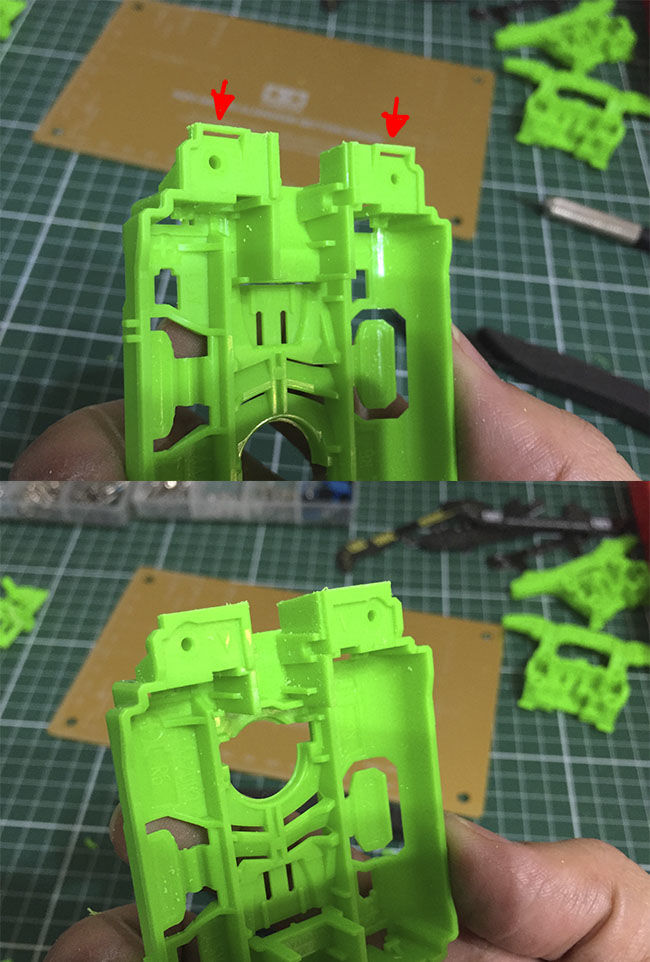

残っているこの辺もカットします。

f:id:Thunder_Moon:20200124161033j:plain

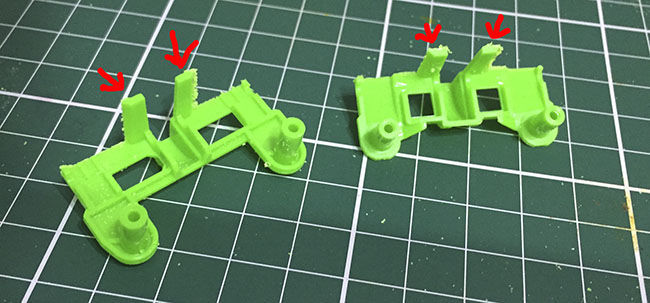

切り取ったこの部分もカット。

f:id:Thunder_Moon:20200124164810j:plain



バンパーユニットの加工

次に前後バンパーユニットの加工をしていきます。

f:id:Thunder_Moon:20200124161632j:plain

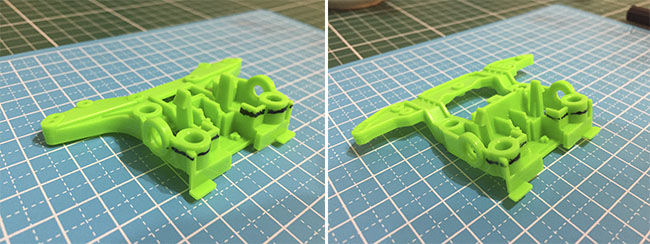

黒のラインでカットします。子供抱っこしながら描いたから線がガタガタヽ(´Д`;)ノ

f:id:Thunder_Moon:20200124162146j:plain

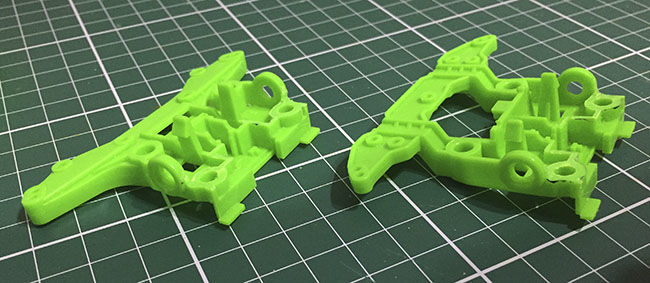

ズバッとこんな感じかな?

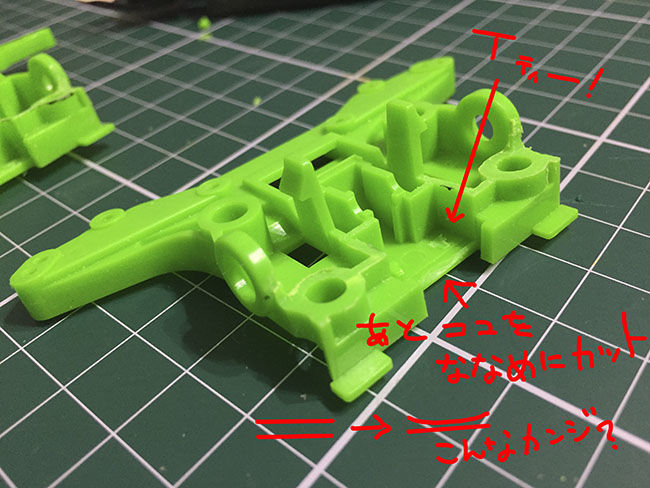

次に画像の「T」みたいな突起と、沈み込んだ時にギヤが当たる部分をあらかじめ削っておきます。 断面図だと画像に描き込んだ感じだけど、これでいいのかな??

まあ、あとあと分かるでしょう!

f:id:Thunder_Moon:20200124162906j:plain

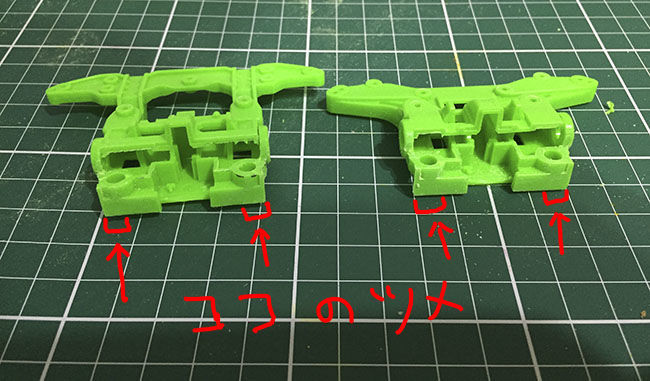

あと忘れずにここもです。この辺は前後共通です。

f:id:Thunder_Moon:20200124164459j:plain

ここまでくればあと一息!!

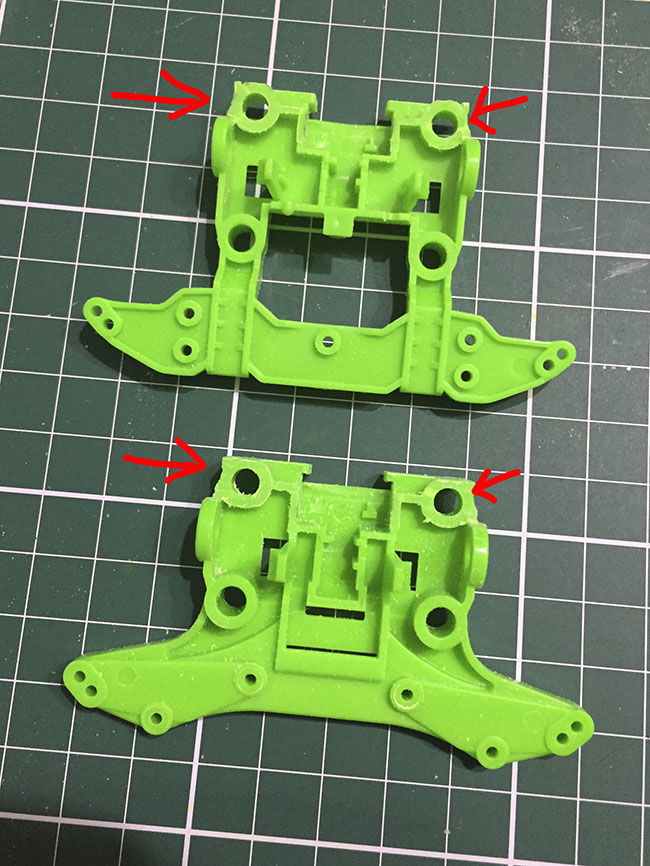

スプリングを仕込む穴を拡張します。

f:id:Thunder_Moon:20200124165214j:plain

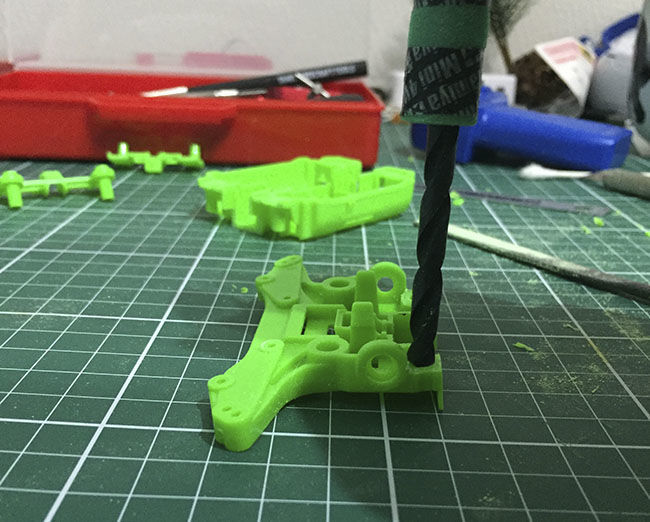

カットした方の穴を、5.5mmのドリルでグリグリやります。

底は1〜2mm残さないとスプリングがスッポぬけてしまいます。

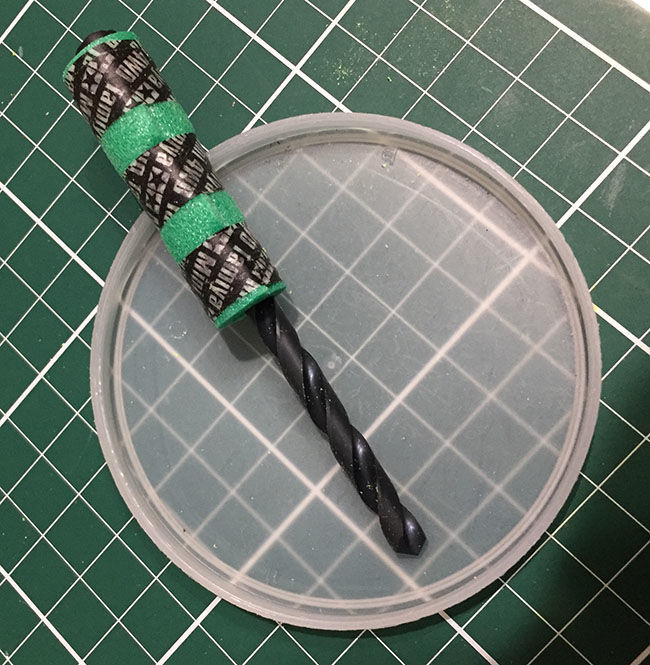

僕はケチってドリルのビットだけ買ってきてこんな自作ドリルでやってみましたが、

全然力が入らずメチャクチャしんどかったので、良い子はマネしないでね!

f:id:Thunder_Moon:20200124165451j:plain

しんどいが根性!ふんぬ〜〜!!

f:id:Thunder_Moon:20200124165923j:plain

f:id:Thunder_Moon:20200124170052j:plain

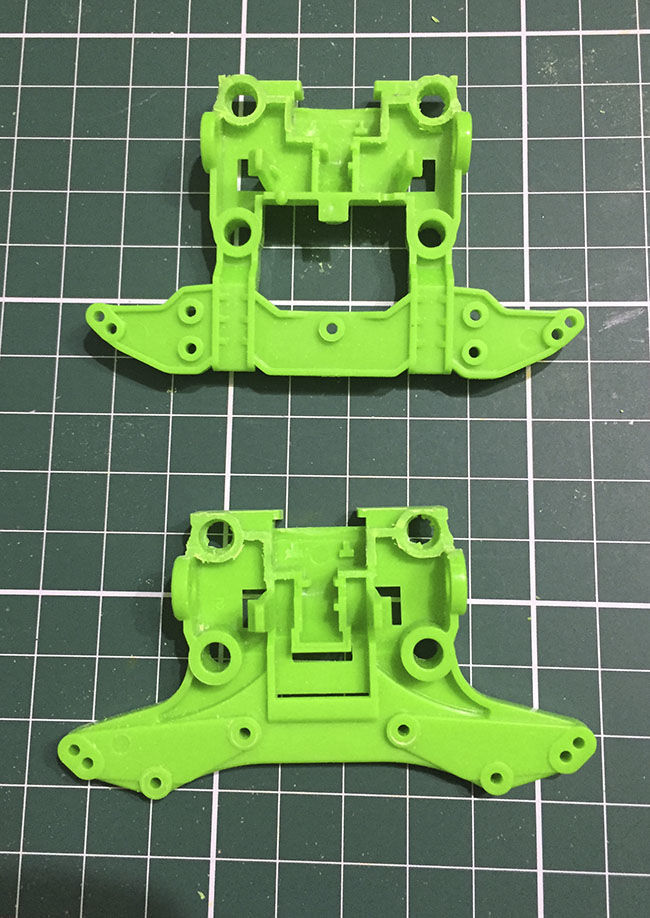

な、なんとかできました。

貫通しないように意識しても、力任せにやるとうっかりいってしまうので注意してください!

まあ、僕の場合は工具が悪いんですけど…ちゃんとした工具って大事です。

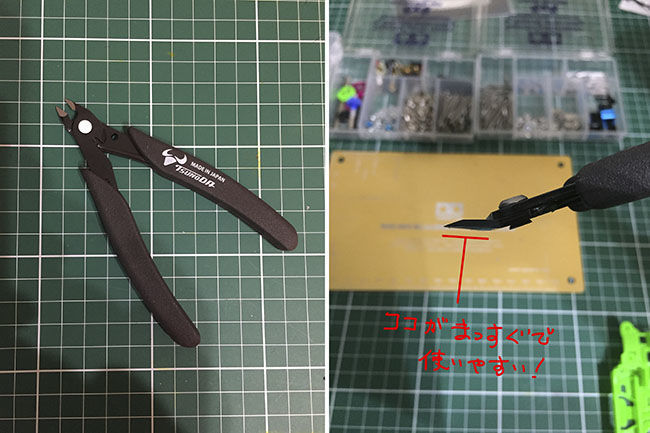

そういえばニッパー新調したので、ついでにご紹介します。

f:id:Thunder_Moon:20200124170650j:plain



歯の背がラウンドしていないので、バリを残さずカットできます。

歯も薄いので切れ味も抜群でした。

以前使っていたのは初心者セットのニッパーだったので、かなり切り心地が良くなりました。

1000円くらいなのでコスパもいいですよー!



それでは次回は、組み付けして行こうと思います。

ていうか明後日ニューイヤー参戦予定なんだけど間に合うのか…?
